Arduino Projeleri

Stüdyo olarak Arduino alanında da projelerimiz vardır. İşte bazıları;

Mesafe sensörü

Arduino’dan piyano

gelişmiş mesafe sensörü

yağmur sensörü

potansiyometre ile gece lambası

ANA BİLEŞENLER

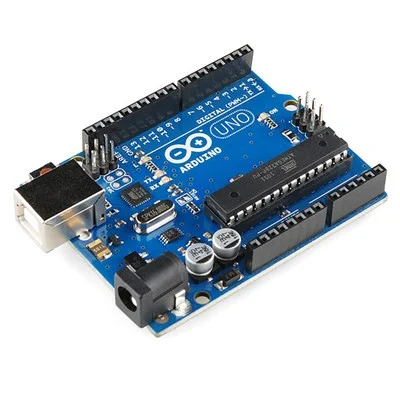

arduino uno — Arduino Uno, en popüler ve en yaygın kullanılan açık kaynaklı mikrokontrolcü kartıdır. Yeni başlayanlar için elektronik ve kodlama dünyasına adım atmak adına mükemmel bir seçenektir.

Arduino Uno Nedir?
Arduino Uno, ATmega328P mikrodenetleyicisine dayanan bir geliştirme kartıdır. Bilgisayara bir USB kablosu ile bağlanarak programlanır ve üzerindeki pinler sayesinde motorlar, sensörler, LED’ler ve ekranlar gibi elektronik bileşenleri kontrol edebilir.

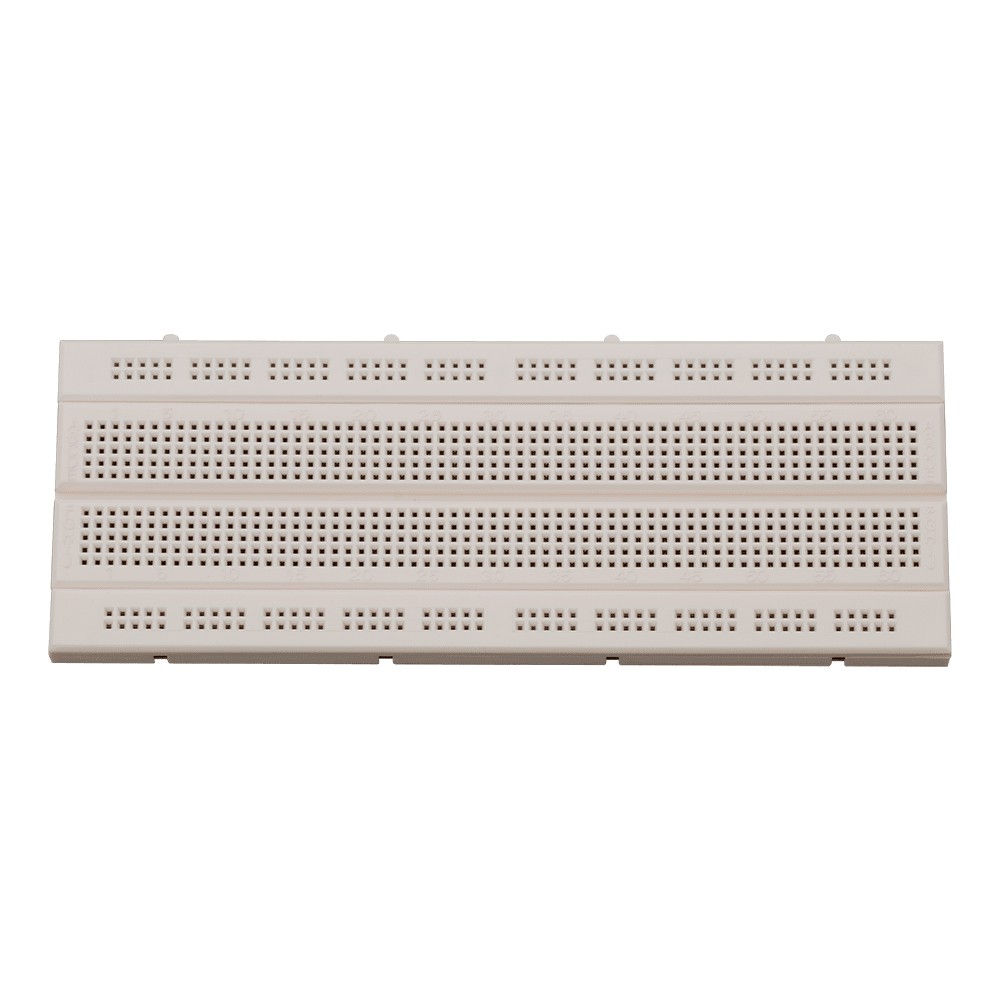

700 00078 — Breadboard (Devre Tahtası), elektronik devre prototipleri oluşturmak ve test etmek için lehimleme gerektirmeyen, üzeri deliklerle dolu plastik bir tabladır. Elektronik bileşenleri (direnç, transistör, LED gibi) ve bağlantı kablolarını bu deliklere takarak devreleri kolayca kurabilir, değiştirebilir ve sökebilirsiniz.

🛠️ Breadboard Çalışma Mantığı
Bir breadboard iki temel bölümden oluşur:
Güç Hatları (Buses): Genellikle kenarlarda bulunan kırmızı (+) ve mavi (-) şeritlerdir. Boylu boyunca birbirine dikey veya yatay olarak içten bağlıdırlar. Devreye enerji sağlamak için kullanılırlar.
Terminal Alanı: Ortadaki iki sütunlu delik gruplarıdır. Bu delikler yatay sıralar (genellikle 5’li gruplar halinde) halinde içten birbirine bağlıdır. Ortadaki derin oluk ise entegre devrelerin (IC) bacaklarının kısa devre yapmadan yerleştirilmesi içindir.

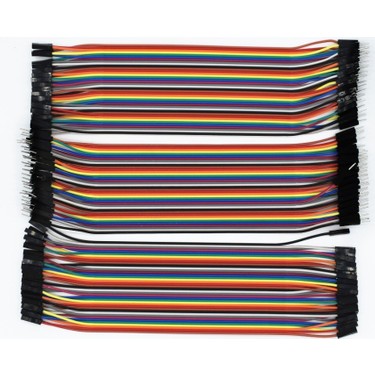

11001390596146 — Jumper kablolar, elektronik devre kartlarında (özellikle breadboard üzerinde) bileşenler arasında geçici ve hızlı bağlantılar kurmak için kullanılan, uçları özel olarak yalıtılmış bağlantı telleridir. Genellikle Arduino, Raspberry Pi ve benzeri mikrodenetleyici projelerinde sıkça tercih edilirler.

Jumper Kablo Türleri
Jumper kablolar, uçlarındaki konnektör tiplerine göre üç ana gruba ayrılır:
Erkek – Erkek (Male to Male – M/M): Her iki ucunda da metal iğne (pin) bulunur. Genellikle iki breadboard deliğini veya iki dişi konnektörü birbirine bağlamak için kullanılır.
Dişi – Dişi (Female to Female – F/F): Her iki ucunda da yuva (delik) bulunur. Sensörler veya modüller üzerindeki erkek pinleri doğrudan birbirine bağlamak için idealdir.
Erkek – Dişi (Male to Female – M/F): Bir ucunda iğne, diğer ucunda yuva bulunur. Breadboard üzerindeki bir bileşeni, harici bir modülün erkek pinine uzatmak için kullanılır.

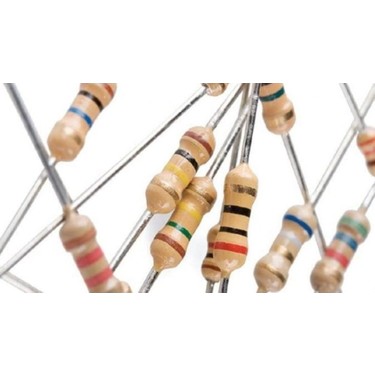

11225322881074 — Arduino projelerinde dirençler, akımı sınırlayarak hassas bileşenlerin yanmasını önlemek ve sinyal hatlarını kararlı hale getirmek için kullanılan en kritik devre elemanlarıdır. Arduino için satın alacağınız standart dirençlerin gücü genellikle 1/4 Watt (0.25W) olmalıdır.
Arduino projelerinde en sık kullanılan direnç değerleri ve kullanım amaçları şunlardır:

💡 En Çok Kullanılan Direnç Değerleri
220 Ω veya 330 Ω (LED’ler için): Standart 5V Arduino pinine bağlanan kırmızı, yeşil, sarı gibi LED’lerin aşırı akımdan dolayı patlamasını engellemek için seri olarak bağlanır.
1 kΩ (Transistör ve Sinyal Hatları): Transistörleri tetiklemek (Base bacağı için) ya da düşük akımlı koruma hatları oluşturmak için tercih edilir.
10 kΩ (Butonlar – Pull-Up / Pull-Down): Buton veya anahtar kullanılan devrelerde sinyalin “boşta” kalıp kararsızlaşmasını (yüzen pin) önlemek için hattı 5V’a veya GND’ye çekmek amacıyla kullanılır.
100 kΩ (Sensör Girişleri): Çok yüksek empedans gerektiren voltaj bölücü devrelerde veya hassas analog sensör okumalarında sinyal gürültüsünü azaltmak için kullanılır.
